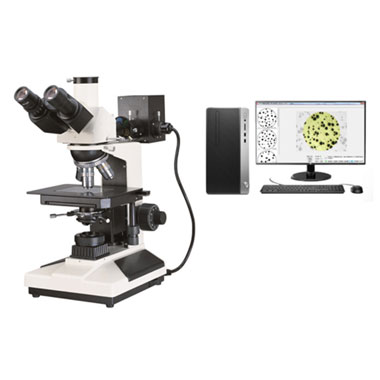

產品特點：
1.觀察系統
三目觀察筒，單視度可調，鏡筒30°傾斜，可連接攝像裝置。
2.機械載物臺
雙層機械式載物臺，尺寸：185*140mm；移動范圍：75mm*50mm，適度的設計理念，使用者操作載物臺時更方便更舒適。
3.落射照明系統
6V20W鹵素?zé)簦炼瓤烧{(diào)。內置視場光闌、（黃、綠、藍、磨砂玻璃）濾色片轉換裝置，推拉式起偏振器。
4.透射照明系統
內置式鹵素?zé)粽彰餮b置：采用6V20W鹵素?zé)簦炼瓤烧{(diào)），能提供清晰鮮明的顯微觀察圖像。帶視場光闌集光器，阿貝聚光鏡N.A.1.25，升降上下可調。
-
應用范圍：
是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。適用于學校、科研、工廠等部門使用。
-
技術參數：
FMIA金相圖像分析軟件概述：
FMIA金相圖像分析軟件系統，是我司結合目前鑄造企業、汽車配件企業、熱處理企業、軸承鋼行業、電力系統行業、鐵路配件行業、以及各相關檢測公司對金相檢測的需求，提高產品合格率，助力各實驗室檢驗水平的提升，我們搜集各行業專家老師的需求意見，開發本套FMIA金相圖像分析軟件系統。
軟件系統國標庫內包含了150個類別約760個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求。根據不同行業需求指定開放相關類別，滿足行業檢測要求。終生免費調用所有模塊，終生免費升級標準。
鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
FMIA金相圖像分析軟件特性：
(1)、軟件安裝更直觀簡潔：全新的軟件安裝、注冊、標定引導模式，簡單明了，通過默認提示即可完成。
(2)、正版軟件保證體系：軟件安裝完成后，首先進行正版軟件激活，其次進行電腦硬件ID注冊，從而保證客戶正版權益。
(3)、需求標準可定制：標準檢測模塊外，可根據客戶需求，特殊定制檢測模塊，如：企業標準、特殊行業標準等。
(4)、7大檢驗類別快速入口：統計制作7大類別快速入口：晶粒度、非金屬夾雜、鋼的顯微組織、脫碳層分析、灰鐵、球鐵、碳鋼球化等，外加一個金相教學。
(5)、報告模板可修改：可為不同企業量身定做報告模板。
(6)、正版軟件可升級：依據國家標準化委員會標準推行時間，進行軟件免費升級。
(7)、適用電腦系統廣：本軟件可在Windows 10、Windows11 下安裝運行。
FMIA金相圖像分析軟件標準：國標庫包含了150個類別約700個常用子模塊，基本上覆蓋了常用的金相標準，適應絕大多數單位金相分析和檢驗的要求；軟件隨機發行約120個常用子模塊，其他均是終生免費升級調用。
GB/T 6394-2017晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）
GB/T 10561-2005/ISO 4967:1998鋼中非金屬夾雜物含量的測定
GB/T 7216-2009灰鑄鐵：石墨分布形狀、石墨長度、珠光體數量、碳化物數量等
GB/T 9441-2021球墨鑄鐵：球化率、石墨大小、珠光體數量、碳化物數量等
GB/T 26656-2011蠕墨鑄鐵：石墨形態、蠕化率、珠光體數量、磷共晶數量、碳化物數量等
GB/T 18254-2016高碳鉻軸承鋼金相檢驗
GB/T 34891-2017滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
GB/T 1499.2-2018鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋
GB/T 3246.1-2012變形鋁及鋁合金制品組織檢驗方法_第1部分_顯微組織檢驗方法
GB/T 13925-2010鑄造高錳鋼：未溶碳化物的級別、析出碳化物的級別、過熱碳化物的級別
JB/T 1255-2014滾動軸承_高碳鉻軸承鋼零件熱處理技術條件
QC/T 262-1999汽車滲碳齒輪金相檢驗：馬氏體針長、碳化物、奧氏體評級、奧氏體含量
TB/T2942.2-2018機車車輛用鑄鋼件 第二部分：金相組織檢驗圖譜。
DL/T 773-2016 火電廠用12Cr1MoV 鋼球化評級標準_鐵素體加珠光體球化組織特征
ISO 4499-2016硬質合金--顯微結構的金相測定
ASTM E45-2013鋼中夾雜物含量的評定方法
FMIA金相圖像分析軟件基本功能：
1、 組織分析：正確選擇材料的執行標準，通過金相顯微鏡的攝像系統，把試樣金相組織圖片捕獲拍照，進入評定級別界面：
(1)、自動評級：在金相標準中有定量標準的（比如計算公式，百分比范圍等），軟件自動評級，給出金相級別，生成金相檢測報告。
(2)、比較評級：軟件還可以根據樣圖和圖庫中的圖譜進行對比，人為確定級別。
(3)、多模塊評級：可以同時統計多個模塊。
2、圖像測量：軟件提供了距離、矩形、圓形、多邊形、折線長度、角度、直線夾角、弧度，點到圓心測量等多種測量工具，來滿足用戶的基本幾何測量功能，得到相關測量數據。
(1)、數據導出：測量后的數據，可生成專用的圖文并茂測量報告，也可直接導入EXCEL。
(2)、保存圖像：測量后的數據，可以實現與圖片的自動融合，直觀明了展示測量部位的準確性。
3、國標圖庫：軟件提供了查看圖庫功能，為用戶提供了國家標準級別圖庫。

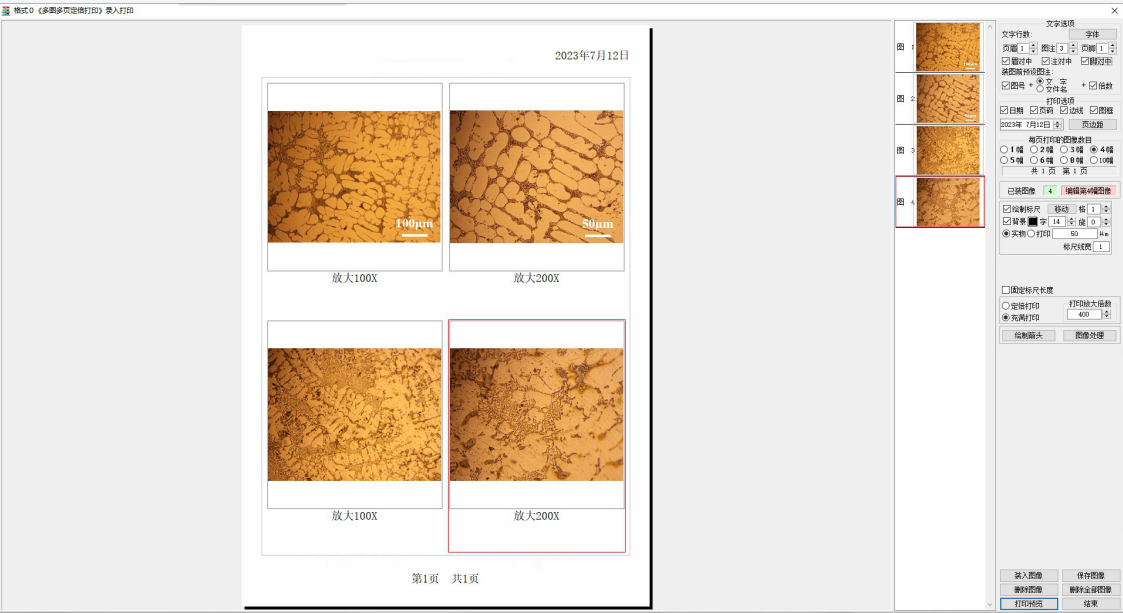

4、定倍打印：軟件提供了定倍打印功能，用戶可以根據實際打印倍數要求，實現圖片的定倍打印。
5、檢驗報告：可生成WORD、EXCEL、PDF報告模式.
6、FMIA金相圖像分析軟件組成：
(1)、軟件程序FMIA（U盤）；
(2)、加密鎖：USB型+動態碼驗證；
(3)、文字資料：《使用說明書》（在U盤上）；
(4)、0.01mm測微標尺。
(5)、CCD攝像裝置（選配）。
(6)、適配鏡接口（選配）。
-
附件配置：
配置
整機型號
部件
規格
FL7500W
光學系統
有限遠色差校正光學系統
·
觀察筒
三目鏡,傾斜30?,(內置檢偏振片,可進行切換)
·
目鏡
大視野 WF10X(Φ18mm)
·
大視野 WF10X(Φ18mm)，帶十字分化尺
O
大視野 WF16X(Φ11mm)
O
標配物鏡
（長距平場
消色差物鏡）
PL L5X/0.12 WD15.5 mm
·
PL L10X/0.25 WD8.80mm
·
PL L40X/0.6 WD3.73 mm
·
PL L60X/0.75 WD1.34 mm
·
選配物鏡
（長距平場
消色差物鏡）
PL L 20X/0.40 WD8.6mm
O
PL L 50X/0.70 WD2.02mm
O
PL L 80X/0.80 WD0.96mm
O
PL L 100X/0.85 WD0.4mm
O
轉換器
四孔(內向式滾珠內定位)
·
調焦機構
粗微動同軸調焦, 微動格值:2μm,粗動松緊可調，帶鎖緊和限位裝置
·
載物臺
雙層機械移動式(尺寸:185mmX140mm,移動范圍:75mmX50mm)
·
落射照明系統
6V 20W,鹵素?zé)? 亮度可調；落射照明器帶視場光闌、孔徑光闌、起偏振片。
·
透射照明系統
阿貝聚光鏡 NA.1.25 可上下升降
·
藍濾色片和磨砂玻璃
·
集光器，6V 20W 鹵素?zé)?亮度可調
·
黃濾色片，綠濾色片
O
金相分析系統
FMIA正版金相分析軟件、索尼芯片300萬攝像裝置、0.65X適配鏡接口、測微尺。
·
電腦
惠普商務機
O
注：“·”為標準配置；“ O”為選購件
