產品特點：
一、概述

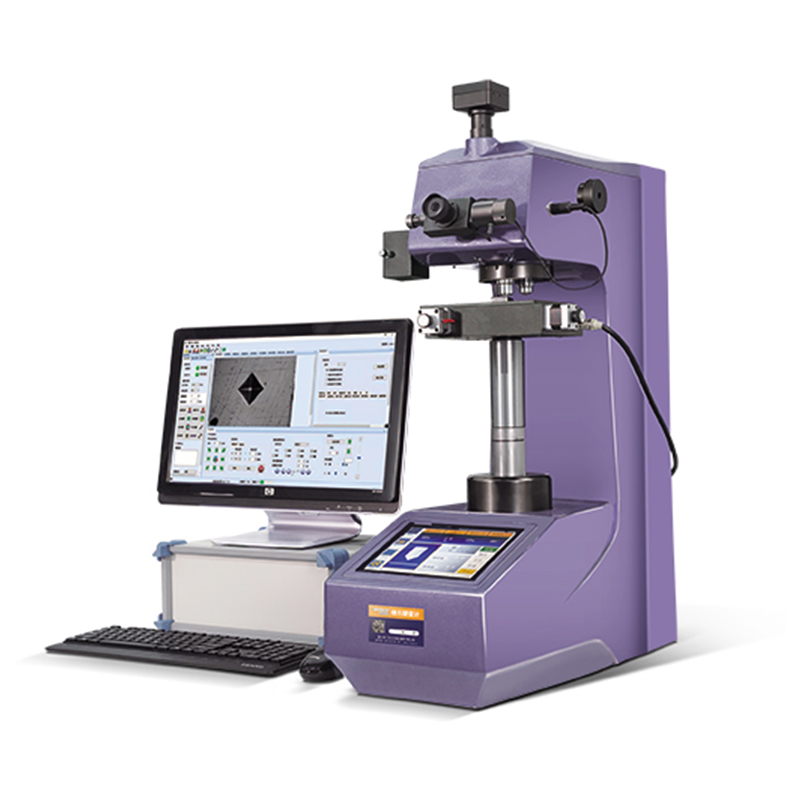

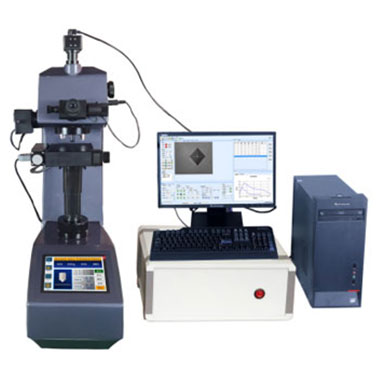

ZHVS-1000AT/EOS100B2.0全自動顯微維氏硬度測量系統，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種最新專業技術，通過計算機主機實現對顯微維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。可自動對焦，遠程對焦，高速對焦（3~5s），自動截取最清晰的視頻幀，更新為“當前圖像”。還可對多個試樣進行全景掃描，然后在全景圖上做17種路徑規劃自由設定，最后完成連打連測。報告內容、格式可靈活設定，自動生成word與excel文檔。所有結果、壓痕圖像、自定義信息列表、用戶Logo，都可以設置生成到圖文報告。這一系統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重復性的硬度測試，是材料分析的重要設備。
設備介紹：
● HVS-1000AT數顯自動轉塔顯微維氏硬度計，通過液晶屏顯示結果，并可顯示與設置測試標尺、試驗力、壓頭類型、保荷時間、換算單位等;
● 采用8寸觸摸屏和高速ARM處理器，顯示直觀，人機互動友好，操作簡便；運算速度快，數據庫巨量存儲，數據自動修正，并提供數據折線報表；
●機身使用鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；
● 蝸輪蝸桿升降系統較好地提高測試穩定性以及測試精度，測試完成后無需再次對焦；
● 配置了自動轉塔功能，高清測量和觀察-雙物鏡組合，結合內置長度編碼器的高清測微目鏡，實現了壓痕對角線的一鍵測量，較好地減少了人為操作干擾與讀數誤差；
● 便捷數控系統，可自動進行全硬度標尺的單位轉換；
● 可設置硬度值的最大值和最小值，當測試值超過設定范圍時，發出蜂鳴音；
● 具有軟件硬度值修正功能，可以在一定范圍內直接對硬度值進行修正；
● 具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，可以保存2000個以上數據；
● 具有硬度值曲線顯示功能，直觀顯示硬度值的變化；
● CCD圖像處理系統，另可選配努氏壓頭，進行努氏硬度測量；
● 配置無線藍牙打印機，并可通過RS232、USB接口輸出數據；
● 精度符合GB/T4340.2、ISO6507-2 和美國ASTM E384。
二、技術參數
●維氏標尺： HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
●試驗力：0.09807、0.2542、0.4903、0.9807、1.961、2.942、4.904、9.807N
（10、25、50、100、200、300、500、1000gf）
●試驗力選擇：通過轉動試驗力變換手輪進行試驗力選擇，當前試驗力顯示在屏幕上
●加載控制：自動（加載/保荷/卸載）
●保荷時間1—99秒（1秒為增量）
●測試模式：HV/HK
●硬度值 ：硬度范圍5-5000HV,通過測微計上測量所得數據，將數據輸入到硬度計即可得到相應硬度值。示值誤差3-5%HV。
●試件最大高度：220mm，壓痕中心至機壁距離130mm
●光學測量系統
物鏡：10×（觀察），40×（測量）
總放大倍數：100×（觀察），400×（測量）
測量范圍： 200μm
分度值： 0.025μm
●X-Y自動載物臺
臺面尺寸：130X120毫米
最大行程：45X45毫米
最小步距：小于1微米(0.001MM)（或2微米，可選）
重復定位：小于3微米
移動速度：可調；
控制方式：手動控制、電動控制、計算機控制；
●光源：12V/20W
●光源亮度：PWM調光
●節能模式：10分鐘不用后自動進入待機模式
●電源：220V, 50Hz
●整機功耗：100W
●總尺寸：500×330×560mm
●重量：36kg
三、功能簡介
